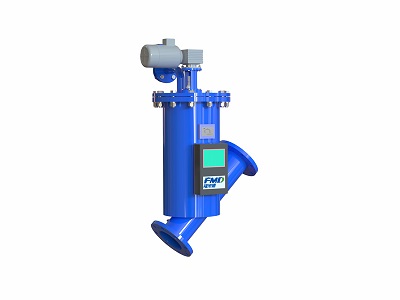

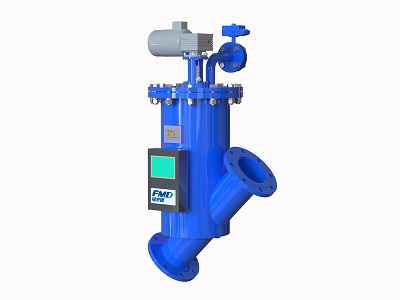

SCF-Y自清洗过滤器

工作原理:

      脏水水由入水口进入机体,水中的杂质沉积在不锈钢滤网上,由此产生压差。通过压差开关监测进出水口压差变化,当压差达到设定值时,电控器给水力控制阀、驱动电机信号,引发下列动作:电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,开始进入下一个过滤工序。设备安装后,由技术人员进行调试,设定过滤时间和清洗转换时间,待处理的水由入水口进入机体,过滤器开始正常工作,当达到预设清洗时间时,电控器给水力控制阀、驱动电机信号,引发下列动作:电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,开始进入下一个过滤工序。

产品性能参数表

单套处理水量范围:15-2800t/h

最小工作压力:0.1Mpa

最大工作压力:1.0/1.6/2.5/4.0Mpa

压力损失:≤0.01Mpa

滤元精度:100-3000um (楔形网)800um-5000um(钻孔网)

常规压力:1.0Mpa、1.6Mpa、(2.5Mpa、4.0Mpa按特殊规格定制)

壳体材质:CS、304、316

滤网材质:304、316L

滤元形式:不锈钢楔形网(高精度)、不锈钢钻孔网(低精度)

温度:0-85℃(85℃-200℃需按需方实际现场情况定制)

控制电箱:继电器控制、PLC控制(含远程信号)

控制方式:手动、压差、时间

额定操作电压:三相,220V,380V,50HZ

产品尺寸表



精度换算表

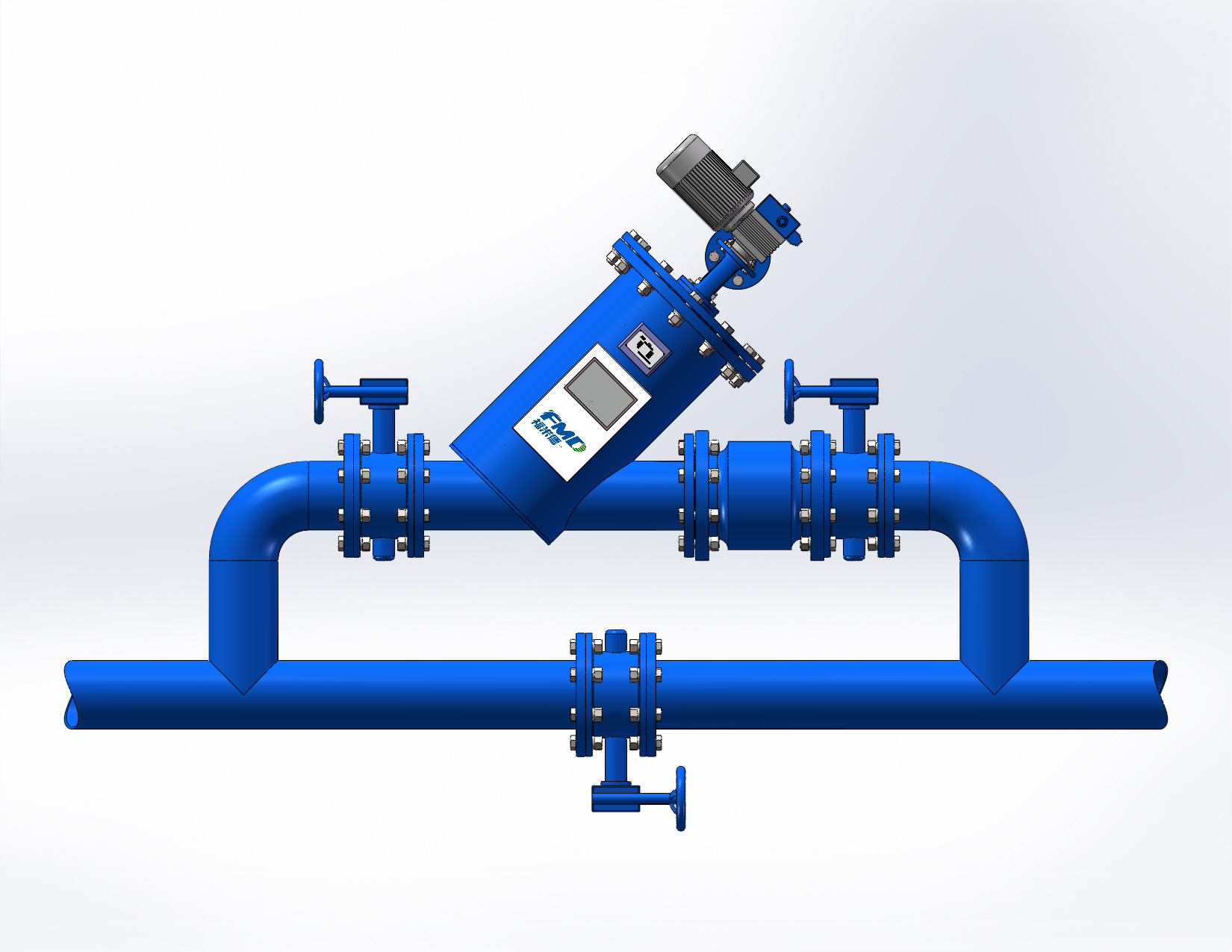

安装示意图示



选型指南:

1.处理水量

2.系统的管道压力

3.实际现场需求的过滤精度

4.过滤系统的悬浮物含量

5.过滤系统的介质及化学性质
