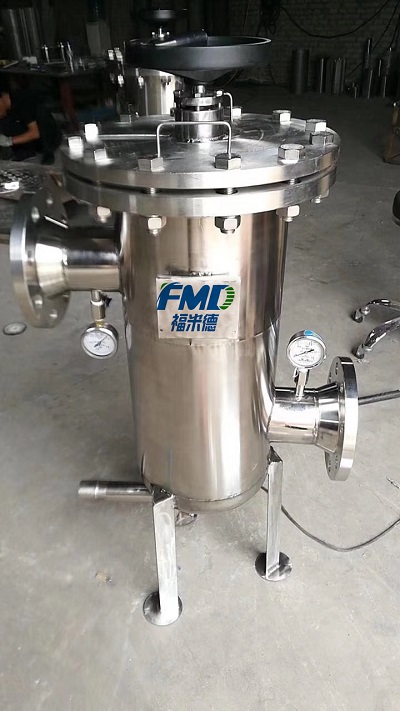

SCF-SY 手摇刷式过滤器

介绍:

    手摇刷式过滤器是一种简单高效的过滤器,由过滤筒体、不锈钢滤网(楔形网、钻孔网)、带手柄的不锈钢刷、压力表、排污阀等部件组成。当杂质在滤网上积聚时,进出口会产生压差,当压差达到工艺要求时,便要求清洗。清洗时,无需拆卸过滤器的任何部件,只需打开排污阀,并同时旋转手把3-4周,便可轻易达到有效的清洗。

工作原理:

    当水流经过过滤器,水中杂质被拦截,进出口压差达到一定值时(0.04MPa),表明过滤网被堵,这时需要排污。排污时,只要打开排污阀,轻轻摇动手柄数圈,即能从滤网上刷除微粗杂质并通过排污口排出,当排污口流出水水质变清后停止刷洗和排污,刷洗过程中水流不间断,不必停机和拆卸过滤器清洗内部滤网。

性能特点:

● 采用节省空间的精密设计,线型结构。
● 采用高精度,高强度楔形滤网,过滤精度可由200~5000um。
● 清洗方式简单:不锈钢刷式(尼龙刷)。
● 反洗时不断流。
● 反洗水量极少,不超过总流量的1%。

产品参数

单套处理量:10-900t/h

最小工作压力:0.1Mpa

最大工作压力:1.6Mpa

压力损失:≤0.02Mpa

滤元精度:200-5000um

常规压力:1.0Mpa、1.6Mpa

壳体材质:碳钢、304不锈钢

滤网材质:304、316L

法兰连接尺寸按GB9119.8-88,可按用户要求特殊定做

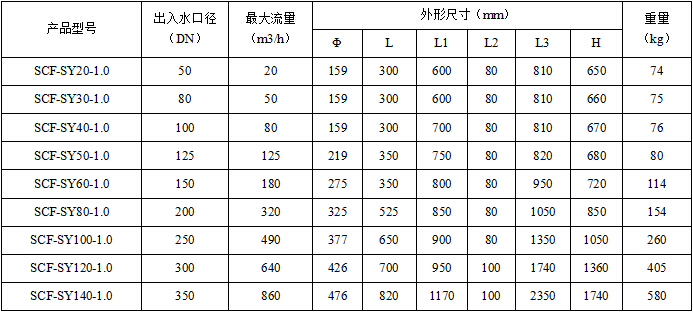

SCF-SY尺寸规格表



安装使用注意事项:

    SCF-SY手摇刷式过滤器可水平或垂直安装,但应注意水流方向与外壳箭头方向应一致,垂直时要求水流方向是自上而下。当进出口压力差达到0.04MPa时,需打开排污阀,人工轻轻转动手柄刷洗过滤网,直到排污口出水水质变清后停止刷洗和排污,整个排污过程系统可正常运行,无需停机。

适用范围:

    它适用于各种供水系统及工业冷却水系统,特别是长期连续运行的不停机系统(如冷却水塔、钢铁厂、造纸厂、食品加工厂、采矿、工业污水等),可以滤去水中的各种机械杂质,以及清除附着在滤网上的杂质,确保系统设备的安全可靠运行。
